全機種、最高グレードのF★★★★
ホルムアルデヒド等級区分は、化粧板・基材・接着剤すべて
F★★★★適合素材を使用しています。
本体化粧板は、全機種「非塩化ビニル」
メラミン・ポリエステル・オレフィン化粧板を主体としています。
塩化ビニルシートは一切使用していません。
RoHS適合製品
RoHS指令に適合した製品を供給しています。
一部の製品を除き、組立不要の完成品でお届けいたしますが、運送時の破損を防止するため、ガラス扉のみ取り付けておりません。付属の「組立説明書」をお読みになり、手順に従って作業してください。なお、配送員による組立サービスは承っておりません。また、端子盤は、レクチャー卓、フレーム/AVワゴンに取り付けられておりません。
4色の中からお選びいただけます。
高級感のある木目調のライトブラウン=M
シックなブラック=B
何とでも合わせやすいホワイト=W
3色の中からお選びいただけます。
合わせやすいのシルバーメタリック=S
シックなレザーブラック=RB
清潔感のあるレザーホワイト=RW

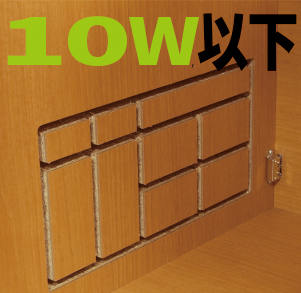

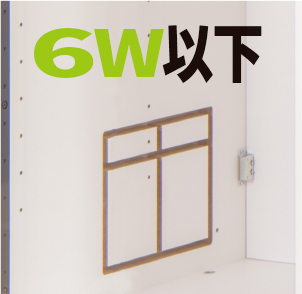

「側面用端子盤」を取り付ける穴は、ノック穴構造です。簡単な工具で穴開けができますが、加工をする際、付属の「取扱説明書」をお読みになり、手順に従って作業してください。
① A の部分にカッターナイフを入れ、穴をあけ目印とします。
② ① で開けた穴から取り付けたいパネルサイズに開口を行います。取付フレームには切口を隠す縁枠があります。

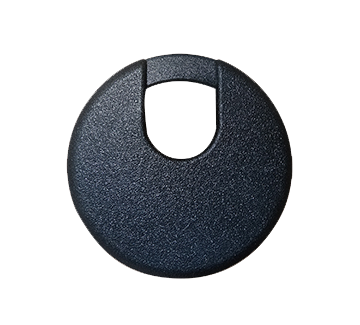

「M3ねじ」をはずすことで、配線孔の裏面に取り付けるフレームとMFPプレートを取り付けるフレームは分離ができます。BOX-Bの場合「M3ねじ」が背板側、BOX-2-B・BOX-3-Bは「M3ねじ」が卓の中心側にくるようフレームを取り付けてください。
※配線孔用端子盤フレーム、MFPプレート取付フレーム、MFPプレートいずれも机上面からの設置はできないのでご注意ください。
商品は、お客様指定の場所へのお届けおよび開封となります。梱包資材は、ご希望により運送業者が引き取らせていただきます。また、製品は一部の製品を除き、完成品でお届けするため、搬入ルート（エレベータなど）、十分な間口が必要となります。
レクチャー卓およびフレーム/ＡＶワゴンにはキャスタがついていますが、長距離や悪路で移動した場合、キャスタが破損する恐れがあります。キャスタでの移動は平らな場所での、短距離のみとしてください。
室内での利用を目的としているため、屋外では使用しないでください。屋外で使用された場合、漏電やショートなどにより感電する恐れがあり、大変危険です。
レクチャー卓およびフレーム/ ＡＶワゴンは、クロネコヤマトの「らくらく家財宅急便」でお届けします。
- システム構築や運用に合せて、 上台・下台・キャスターベースなどを選定する現場組立式です。
- ユニット組立式としたため、 エレベータや狭小な扉・通路・階段などの搬入経路にも適しております。
- 収納式扉のユニットはオリジナルスライドレールにより扉収納時の突出寸法を最小限に抑えました。
- さまざまなロケーションを考慮し、上台はテーブル面がフラットなタイプなどを揃えました。
- 基本の底板は木製台輪型ですが、 キャスターベースもラインアップに加えました。
[ CDQ26シリーズ ]
[ 机上までの高さ ]
標準台輪型：700mm
φ75キャスターベース: 788mm
φ100キャスターベース: 814mm
[ 単位：mm ]
[ CDQ13シリーズ ]
[ 机上までの高さ ]
標準台輪型：700mm
φ75キャスターベース: 788mm
φ100キャスターベース: 814mm
[ 単位：mm ]
-
『コンソール収納部に搭載可能なEIA機器の奥行き』について
[ CT30T10/CT16T10/CT16TW10奥行き ]
[ CT30T6/CT16T6奥行き ]
[ CT16TW6奥行き ]
[ CT16T6D80奥行き ]
[ CDQ26・CDQ13 6Uコンソール奥行き ]
- 棚ダボ穴がある位置より1Ｕ上の機器をサポートすることが可能です。
- 固定は木ねじのため、同じ位置への繰り返しての固定ができません。
- 前後のEIAアングルの側板側にタップがあり、M5ねじで固定します。
- M5ねじのため上下の付け替えや同じ位置への繰り返し固定も可能です。
- CWRシリーズのみ。
- 前のEIAアングルと側板に取り付けたタップバーにM5ねじで固定します。
- 背面スペースが空くため配線用のダクトや結束バーなどが取り付け可能です。
- M5ねじのため上下の付け替えや同じ位置への繰り返し固定も可能です。
- フレーム型のワゴンおよび卓の標準仕様です。
- M5ねじのため上下の付け替えや同じ位置への繰り返し固定も可能です。
- CFWシリーズ、CFTシリーズのみ。
- 大型キャスタへの取り替えは木ねじを外しておこないます。
- 同じ位置へは、木ねじは取り付けができませんので、変換ベースで別の場所へ木ねじで取り付けます。
-
『 平付けプレートタイプ ミリねじ止め 』について
- 大型キャスタへの取り替えはM6ねじを外しておこないます。
- 平付けプレートが同寸法なので同じ位置にM6ねじで取り付けます。
- キャスタの取り替えはキャスタ本体のねじを外します。
- 取り付けも同タイプのキャスタ本体のねじをねじ込みして取り付けます。
- アジャスタはキャスタベースの違う場所へ取り付けます。
- キャスタ・アジャスタの取り替えは本体のねじを外しておこないます。
- 同じ位置へキャスタもしくはアジャスタをねじ込みして取り付けます。
※キャスタとアジャスタは同時に取り付けはできません。
-
『 ねじ込みタイプ スチール兼用ベース型 』について
- キャスタの取り替えはアジャスタ本体のねじを外します。
- 同じ位置へキャスタ本体をねじ込みして、取り付けます。
※キャスタとアジャスタは同時に取り付けはできません。
-
『 80mmファン取付パネル 』の推奨ファンについて
推奨ファン寸法
[ 単位：mm ]
-
『 空気孔（レクチャー卓背板用） 』の色合いについて
樹脂型
- ①M：ブラウン ※光沢あり（化粧板：ライトブラウン）
- ②B：ブラック ※光沢あり（化粧板：ブラック）
- ③W：乳白色 ※光沢あり（化粧板：ホワイト）
- ④DM：ブラウン ※光沢あり（化粧板：ダークブラウン）
木枠スリット型
- ①M：ライトブラウン
- ②B：ブラック
- ③W：ホワイト
- ④DM：ダークブラウン
木枠ガラリ型
- ①M：ライトブラウン
- ②B：ブラック
- ③W：ホワイト
- ④DM：ダークブラウン
木枠ファン用スリット型
- ①M：ライトブラウン
- ②B：ブラック
- ③W：ホワイト
- ④DM：ダークブラウン
空気孔の木枠ファン用スリット型のファンは推奨寸法のファンが取り付くようになっていおります。
[ 単位：mm ]
-
EIA引出ユニット『 左右非対称ＥＩＡマウントアングル 』について
左右非対称のアングルを利用することで、卓・ワゴン内の左右どちらかの配線スペースを大きく確保できます。[ 単位：mm ]
-
MFP（ MFPS ）シリーズ 『 フル・ハーフ・ミドルサイズ 』について
ハーフサイズ 2枚分のスペースが、フルサイズです。 [ 単位：mm ]
ハーフサイズ
フルサイズ
ミドルサイズ
シリーズ名には『 CP 』・『 KP 』・『 ZP 』・『 CPS 』の4種類があります。
『 ■■ 』の部分に該当のシリーズ名を記入してください。
シリーズ名：
CP＝コンセント単体
一般的なコンセント取付枠に対応したAVコンセント。インナーコンセントにも取付可能です。
| CP・CPSシリーズ 適合取付枠 |
金属取付枠 |
絶縁取付枠 |
| パナソニック製 |
フルカラーモダン用 |
WN3700 |
WN3710 |
| コスモシリーズワイド21用 |
－ |
WTF3710K |
| インナーコンセントボックス用 |
NE30009K |
－ |
| 東芝ライテック製 |
E'sシリーズサポート |
NDG4301 |
NDG4302 |
| ワンタッチサポート用 |
NDG4303 |
－ |
| 神保電器製 |
埋め込み取付枠 |
BS-C |
BS-K |
シリーズ名：KP＝金属枠 フルカラーモダンプレート用金属枠付き
当社製CPシリーズに金属取付枠WN3700(パナソニック製) を取り付けました。
シリーズ名：ZP＝絶縁枠 コスモシリーズワイド21用絶縁枠付き
当社製CPシリーズに絶縁取付枠WTF3710K(パナソニック製)を取り付けました。
シリーズ名：CPS＝2/3サイズのAVコンセント
| CP・CPSシリーズ 適合取付枠 |
金属取付枠 |
絶縁取付枠 |
| パナソニック製 |
フルカラーモダン用 |
WN3700 |
WN3710 |
| コスモシリーズワイド21用 |
－ |
WTF3710K |
| インナーコンセントボックス用 |
NE30009K |
－ |
| 東芝ライテック製 |
E'sシリーズサポート |
NDG4301 |
NDG4302 |
| ワンタッチサポート用 |
NDG4303 |
－ |
| 神保電器製 |
埋め込み取付枠 |
BS-C |
BS-K |
色については
『 I 』・『 W 』・『 S 』・『 B 』の4種類があります。
『＊』の部分に該当のアルファベットを記入してください。
色：I＝アイボリー
色：W＝ホワイト
色：
S＝シルバー（※1）
受注生産品
（※１） シルバーとブラックは在庫を保管している場合があります。詳しくは営業担当にお問い合わせください。
色：
B＝ブラック（※1）
受注生産品
（※１） シルバーとブラックは在庫を保管している場合があります。詳しくは営業担当にお問い合わせください。
端子台タイプは、はんだ式端子に加えて、ねじ式や挟み込み式の端子を組み合わせたタイプです。現場でのはんだ付け作業を軽減できます。
同軸用端子
内部導体：はんだ付け
外部導体：ペンチ等で挟み込み
[適応同軸ケーブル]
1.5C1.5C-2V相当
3C3C-2V相当
※ケーブル外径が細い場合は、付属のテープを巻き付け、外径を調節してください。
VESA-DDC用端子台（ねじ式）
[ 適応電線サイズ ]
0.14～0.5㎟（撚線・単線）、AWG26～20
アクセサリ用端子
[ 適応電線サイズ ]
0.14～0.5㎟（撚線・単線）、AWG26～20
※基板に直接はんだ付け
ステレオミニジャック用端子台（ねじ式）
[ 適応電線サイズ ]
0.14～1.0㎟（撚線・単線）、AWG26～16
※MFP-H15SMSJ-*C・*P-H15SMSJ-*C-*のステレオミニジャックは、はんだ式です。
分離型
分離型 ・ 一体型
一体型は、ねじ式端子台を採用したソルダレスタイプです。現場でのはんだ付け作業が不要です。
分離型
分離型は背面の接続部分が分離するため、別の場所で前もって接続できるなど、配線作業が容易です。
一体型
一体型は接続部分とコネクタが一体型で、分離型に比べて奥行きが少なく、省スペースです。
〈 ご注意 ！ 〉上記イラストはDsubソルダレスのイメージです。XLRタイプは端子台が３ピンになりますのでご注意ください。
[ 適応電線 ]
適応電線サイズ 0.14～1.0㎟（撚線・単線）、AWG26～16
※棒端子を使用する場合は、次の端子を推奨します。AI0.25-8YE ・ AI0.34-8TQ ・ AI0.5-8WH (フェニックスコンタクト製）
浅型ボックスにはL型中継タイプの*P-HDMEJL-*をご使用ください。
パナソニック製スイッチボックス
DZA161W（浅型）
[ 単位：mm ]
- CPシリーズ 『 HDMIケーブル取り付け例 』について
コネクタ根元に無理な曲げが加わると正常に使用できない可能性があります。状況に応じて
L型中継タイプをご使用ください。
TP2D-Wプレートは、TP2-Bプレートに比べてコネクタを中央よりに配置しているため、スイッチボックスへの搭載も可能になりました。
ディスプレイの設置と取り外しが容易に行えます。壁掛金具が薄ければ薄いほど、ディスプレイ設置時に手や工具が入らないため、下部の金具
脱落防止ビスが回せず、金具の固定ができませんでした。弊社の壁掛金具はワンタッチロック機構（写真）を搭載することで、下部の金具
脱落防止ビスを回すこと無く、簡単に金具を取り付けることができます。また、備え付けの固定ビスを回すことによって完全固定が可能です。
| W × H |
大 型 |
中 型 |
小 型 |
超小型 |
| CWS-01L |
CWS-01M |
CWS-01S |
CH-SS |
| CWS-02L |
CWS-02M |
CWS-02S |
| CH-L-**** |
CH-M-**** |
CH-S-**** |
| CH-WM-**** |
CH-WS-**** |
| 75× 75mm |
ー |
ー |
● |
● |
| 100 × 100mm |
ー |
● |
● |
● |
| 200 × 100mm |
● |
● |
● |
ー |
| 200 × 200mm |
● |
● |
● |
ー |
| 300 × 200mm |
● |
● |
ー |
ー |
| 300 × 300mm |
● |
● |
ー |
ー |
| 400 × 200mm |
● |
● |
ー |
ー |
| 400 × 400mm |
● |
● |
ー |
ー |
| 600 × 200mm |
● |
|
ー |
ー |
| 600 × 300mm |
● |
ー |
ー |
ー |
| 600 × 400mm |
● |
ー |
ー |
ー |
