EIA用端子盤フレーム

深型

3U TP2-Bプレート用

CSW-3UF-2/12-B

CSW-3UF -2/12-B

深型

4U TP3-Bプレート用

CSW-4UF-3/12-B

CSW-3UF -2/12-B

深型

5U TP5-Bプレート用

CSW-5UF-5/12-B

CSW-5UF-5/12-B

浅型

3U TP2-Bプレート用

CSW-3UF-2/12-2-B

CSW-3UF-2/12-2-B

浅型

4U TP3-Bプレート用

CSW-4UF-3/12-2-B

CSW-4UF-3/12-2-B

浅型

5U TP5-Bプレート用

CSW-5UF-5/12-2-B

CSW-5UF-5/12-2-B

フラット型

3U TP2-Bプレート用

CSW-3UFP-2/12-1-B

CSW-3UFP-2/12-1-B

フラット型

4U TP3-Bプレート用

CSW-4UFP-3/12-1-B

CSW-4UFP-3/12-1-B

フラット型

5U TP5-Bプレート用

CSW-5UFP-5/12-1-B

CSW-5UFP-5/12-1-B

深型

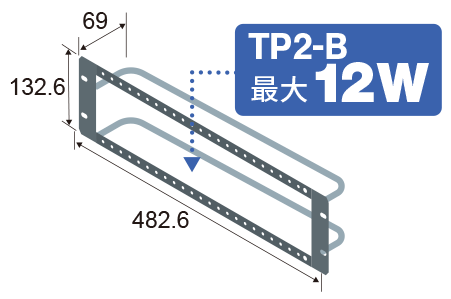

3U TP2-Bプレート用深型

CSW-3UF-2/12-B
オープン価格
実装 12W　TP2-Bプレート×最大数12枚
付属 結束バー1本、カバーパネル
  • レクチャー卓・ラックなどの端子盤として最適。
  • コネクタ取付位置を40mmピッチで6段階に可変可能。
  • コネクタ取付2段 × 12列 ＝ 最大数24個
  • TPプレート1枚あたりの幅を1Wと表記しています。
4U TP3-Bプレート用深型

CSW-4UF-3/12-B
オープン価格
実装 12W　TP3-Bプレート×最大数12枚
付属 結束バー1本、カバーパネル
  • レクチャー卓・ラックなどの端子盤として最適。
  • コネクタ取付位置を40mmピッチで6段階に可変可能。
  • コネクタ取付3段 × 12列 ＝ 最大数36個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
5U TP5-Bプレート用深型

CSW-5UF-5/12-B
オープン価格
実装 12W　TP5-Bプレート×最大数12枚
付属 結束バー1本、カバーパネル
  • レクチャー卓・ラックなどの端子盤として最適。
  • コネクタ取付位置を13.4mmピッチで20段階可変可能。
  • コネクタ取付5段 × 12列 ＝ 最大数60個
  • TPプレート1枚あたりの幅を1Wと表記しています。
    • ※ベース金具取付位置を変更すると、TP2/TP3プレートも取付可能です。
　図面等お問い合わせ

浅型

3U TP2-Bプレート用浅型

CSW-3UF-2/12-2-B
オープン価格
実装 12W　TP2-Bプレート×最大数12枚
付属 結束バー1本
  • ワゴンの背面端子盤として最適。
  • コネクタ取付位置を13.4mm、ピッチで6 段階に可変可能。
  • コネクタ取付2段 × 12列 ＝ 最大数24個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
4U TP3-Bプレート用浅型

CSW-4UF-3/12-2-B
オープン価格
実装 12W　TP3-Bプレート×最大数12枚
付属 結束バー1本
  • ワゴンの背面端子盤として最適。
  • コネクタ取付位置を13.4mm ピッチで6 段階に可変可能。
  • コネクタ取付3段 × 12列 ＝ 最大数36個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
5U TP5-Bプレート用浅型

CSW-5UF-5/12-2-B
オープン価格
実装 12W　TP5-Bプレート×最大数12枚
付属 結束バー1本
  • ワゴンの背面端子盤として最適。
  • コネクタ取付位置を13.4mm ピッチで6 段階に可変可能。
  • コネクタ取付5段 × 12列 ＝ 最大数60個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ

フラット型

3U TP2-Bプレート用フラット型

CSW-3UFP-2/12-1-B
オープン価格
実装 12W　TP2-Bプレート×最大数12枚
付属 移動式結束バー2本（移動7.5mmピッチ15段階）
  • 机上コンソール・ラック等の入出力盤として最適。
  • コネクタ取付2段 × 12列 ＝ 最大数24個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
4U TP3-Bプレート用フラット型

CSW-4UFP-3/12-1-B
オープン価格
実装 12W　TP3-Bプレート×最大数12枚
付属 移動式結束バー2本（移動7.5mmピッチ19段階）
  • 机上コンソール・ラック等の入出力盤として最適。
  • コネクタ取付3段 × 12列 ＝ 最大数36個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
5U TP5-Bプレート用フラット型

CSW-5UFP-5/12-1-B
オープン価格
実装 12W　TP5-Bプレート×最大数12枚
付属 移動式結束バー2本（移動7.5mmピッチ27段階）
  • 机上コンソール・ラック等の入出力盤として最適。
  • コネクタ取付5段 × 12列 ＝ 最大数60個
  • TPプレート1枚あたりの幅を1Wと表記しています。
　図面等お問い合わせ
