デリバリファイバ＆コネクタ
-
精密コネクタ安心の日本製
-
ジルコニアフェルール高精度/研磨が容易
-
コネクタ本体がかん合部に対し空回りする構造
-
防水/防塵
誤脱防止機構
かん合後、90°回転してロックすることで、誤ってコネクタを外すことを防止します。

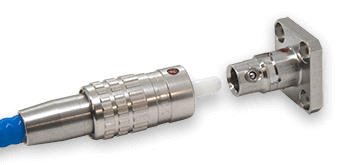

プラグ
CHP-Z シリーズ
仕様
| かん合方式 | プッシュプル |
| 使用温度 | -40 ∼ 100°C |
| 結合部接続強度 | > 300N |
| 機械的動作（繰り返し） | 500 回 |
| ケーブル接続強度 | > 300N 保護管取付け時 |
| 防水性 | IP67 |
| 挿入損失 | < 2dB 光ファイバ仕様による |
| 耐食性（塩水噴霧） | 48h |
 |
CHP-Z600 | CHP-Z1500 |
| ファイバ径 (µm) | ||
| コア | 600 | 1500 |
| クラッド | 660 | 1550 |
| フェルール内径 (mm) |
0.671 +0.008, -0 |
1.579 +0.008, -0 |
| 保護管 (mm) | ||
| 内径 | 3.0 | 3.0 |
| 外径 | 4.6 | 4.6 |
| ジャケット | 5.5 | 5.5 |
リセプタクル
CHJ-B4
スペックシート
CH コネクタ
-
精密コネクタ安心の日本製
-
ジルコニア フェルール高精度／研磨が容易
-
防水/防塵
プラグ
FSMAP-Z シリーズ
仕様
| 適用規格 | IEC 61754-22 |
| かん合方式 | ねじ式 推奨締付トルク: 0.40 ∼ 0.45N·m |
| 使用温度 | -40 ∼ 100°C |
| 結合部接続強度 | > 300N |
| 機械的動作（繰り返し） | 500 回 |
| ケーブル接続強度 | > 300N 保護管取付け時 |
| 防水性 | IP67 |
| 挿入損失 | < 2dB 光ファイバ仕様による |
| 耐食性（塩水噴霧） | 48h |
 |
FSMAP-Z200 | FSMAP-Z600 | FSMAP-Z1500 |
| ファイバ径 (µm) | |||
| コア | 200 | 600 | 1500 |
| クラッド | 240 | 660 | 1550 |
| フェルール内径 (mm) |
0.242 +0.005, -0 |
0.671 +0.008, -0 |
1.579 +0.008, -0 |
| 保護管 (mm) | |||
| 内径 | 1.5 | 3.0 | 3.0 |
| 外径 | 2.6 | 4.6 | 4.6 |
| ジャケット | 3.4 | 5.5 | 5.5 |
リセプタクル
-
FSMAJ-B4
-
FSMAJ-J
スペックシート
ダストキャップ
CHP, F-SMA用
-
DC-P01プラグ用 (CHP, FSMAP)
装着イメージ
-
DC-J01リセプタクル用 (CHJ, FSMAJ)
装着イメージ
DC-P01とDC-J01はかん合可能。コネクタに装着しないときに、キャップ内部にゴミや埃が入ることを防ぎます。
特長
| コア径 | 200 ∼ 1500µm |
| 高温(100℃)防水シース | （透明色のみ） |
| PVCシース | カラーバリエーション 9色 |
| ■■■■■■■■■ | |
| *保護管のPVCシースは、ご要望の色を選択可能（用途例：コア径やチャネルの判別） | |
| ケーブル長 | ご要望の長さに対応 |
