CHFシリーズ

ブラシパネル

CHF-BR1U-B

CHF-BR1U-B

マウントトレイ

CHF-MTA1US-B

CHF-MTA1US-B

マウントトレイ

CHF-MTA2US-B

CHF-MTA2US-B

マウントトレイ

CHF-MTA2UM-B

CHF-MTA2UM-B

ブランクパネル

CHF-BP1U-2-B

CHF-BP1U-2-B

ブランクパネル

CHF-BP2U-2-B

CHF-BP2U-2-B

スリットパネル

CHF-SL1U-2-B

CHF-SL1U-2-B

スリットパネル

CHF-SL2U-2-B

CHF-SL2U-2-B

多目的収納ケース

CHF-2UF-CASE-1-B

CHF-2UF-CASE-1-B

コネクタパネル

CHF-1UF-CCP2M-1-B

CHF-1UF-CCP2M-1-B

コネクタパネル

CHF-2UF-CCP2X2M-1-B

CHF-2UF-CCP2X2M-1-B

コネクタパネル

CHF-CCP2M-2-B

CSW-CCP2M-2-B

コネクタパネル

CHF-CCP1M4D-2-B

CHF-CCP1M4D-2-B

コネクタパネル

CHF-CCPCF7D-2-B

CHF-CCPCF7D-2-B

コネクタパネル

CHF-CCPCF6D-2-B

CHF-CCPCF6D-2-B

光カメラコネクタ盤

CHF-COF-12

CHF-COF-12

光カメラコネクタ盤

CHF-COF-13

CHF-COF-13

ビデオパッチ盤

CHF-16MCKA-ST

CHF-16MCKA-ST

ビデオパッチ盤

CHF-16MCKA-ST-*

ビデオパッチ盤

CHF-16MCKA-STS

ビデオパッチ盤

CHF-16MCKA-STS-*

キーストーン

CHF-K12S-1U-BLK

CHF-K12S-1U-BLK

コネクタパネル単体

CHF-1U-AS5D

CHF-1U-AS5D

コネクタパネル単体

CHF-1U-AS7D

CHF-1U-AS7D

SPXパネル

CHF-1U-SPX-AS5

CHF-1U-SPX-AS5

SPXパネル

CHF-1U-SPX-AS7

CHF-1U-SPX-AS7
1U ブラシパネル

CHF-BR1U-B
オープン価格
仕様 ・ポリプロピレン製ブラシ
・サテン黒(半ツヤ)
1U マウントトレイ

CHF-MTA1US-B
オープン価格
仕様 ・H37 × W232 × D250mm
・黒(半ツヤ)
2U マウントトレイ

CHF-MTA2US-B
オープン価格
仕様 ・H76 × W232 × 250mm
・黒(半ツヤ)
2U マウントトレイ

CHF-MTA2UM-B
オープン価格
仕様 ・H76 × W232 × D325mm
・黒(半ツヤ)
1U ブランクパネル

CHF-BP1U-2-B
オープン価格
仕様 ・サテン黒(半ツヤ)
2U ブランクパネル

CHF-BP2U-2-B
オープン価格
仕様 ・サテン黒(半ツヤ)

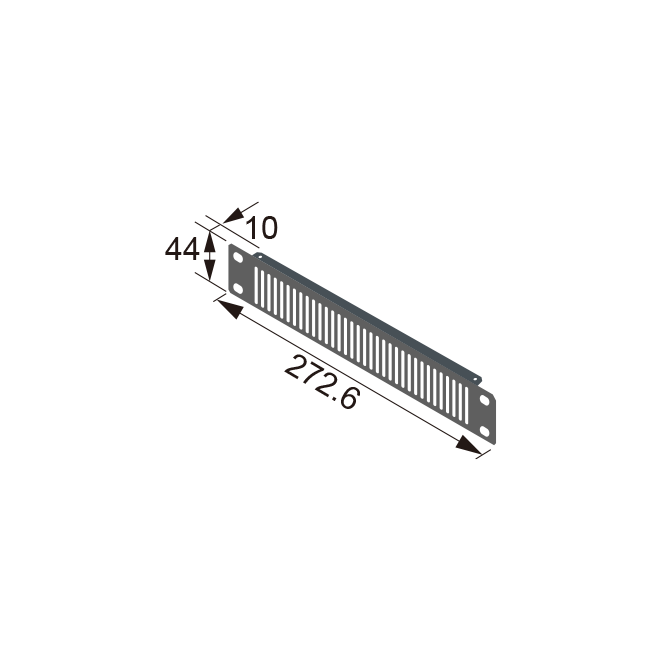

1U スリットパネル

CHF-SL1U-2-B
オープン価格
仕様 ・サテン黒(半ツヤ)
2U スリットパネル

CHF-SL2U-2-B
オープン価格
仕様 ・サテン黒(半ツヤ)
2U 多目的収納ケース

CHF-2UF-CASE-1-B
オープン価格
仕様 ・結束バー1本付属
・スリット入りカバーパネル（無地銘板付き）
1U コネクタパネル
パネル取付面移動タイプ

CHF-1UF-CCP2M-1-B
オープン価格
穴 MFPプレートフルサイズ × 2
結束バー 1本
仕様 サテン黒(半ツヤ)
フルサイズ1枚分のスペースにハーフサイズが2枚取り付けられます。
2U コネクタパネル
パネル取付面移動タイプ

CHF-2UF-CCP2X2M-1-B
オープン価格
穴 MFPプレートフルサイズ × 4
結束バー 1 本
仕様 サテン黒(半ツヤ)
フルサイズ1枚分のスペースにハーフサイズが2枚取り付けられます。
1U コネクタパネル

CHF-CCP2M-2-B
オープン価格
穴 MFPプレートフルサイズ × 2
形状 結束バー付き
仕様 サテン黒(半ツヤ)
フルサイズ1枚分のスペースにハーフサイズが2枚取り付けられます。
1U コネクタパネル

CHF-CCP1M4D-2-B
オープン価格
穴 MFPプレートフルサイズ × 1
コネクタ穴 × 4 (※1)
形状 結束バー付き
仕様 サテン黒(半ツヤ)
(※1)コネクタ穴はノイトリックＤシリーズサイズです。
フルサイズ1枚分のスペースにハーフサイズが2枚取り付けられます。
1U コネクタパネル

CHF-CCPCF7D-2-B
オープン価格
穴 コネクタ穴 × 7 (※1)
形状 結束バー付き
仕様 サテン黒(半ツヤ)
(※1)コネクタ穴はノイトリックＤシリーズサイズです。
1U コネクタパネル

CHF-CCPCF6D-2-B
オープン価格
穴 コネクタ穴 × 6 (※1)
形状 結束バー付き
仕様 サテン黒(半ツヤ)
(※1)コネクタ穴はノイトリックＤシリーズサイズです。

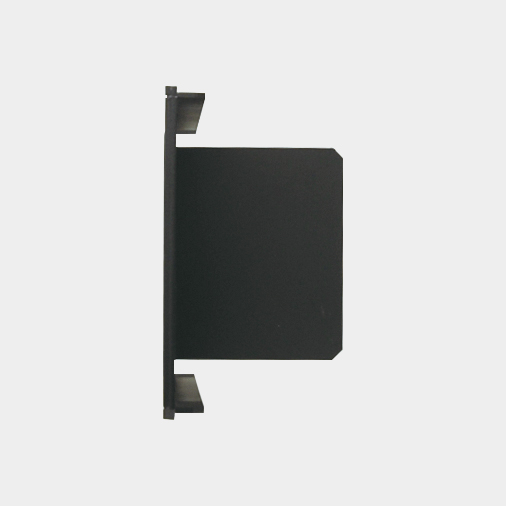

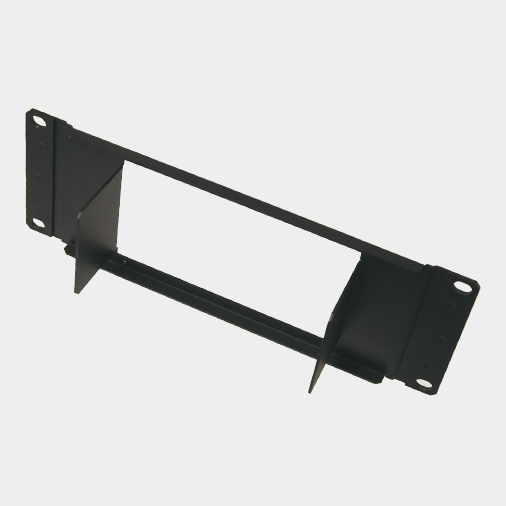

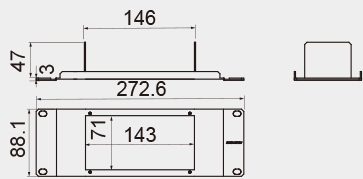

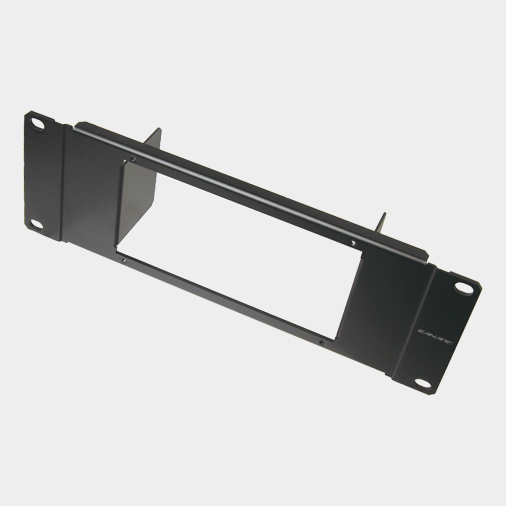

2U 光カメラコネクタ盤
受注生産品

CHF-COF-12
オープン価格

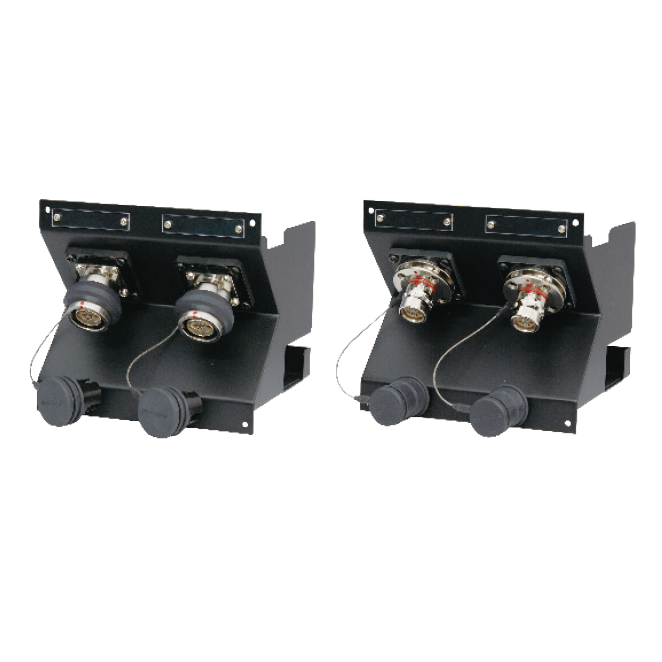

仕様 光カメラコネクタ盤COU-**2A取付可能
正面
横
背面
  • 光カメラコネクタ盤のユニットを実装できるフレームです。

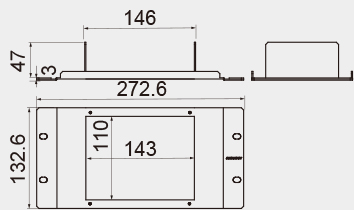

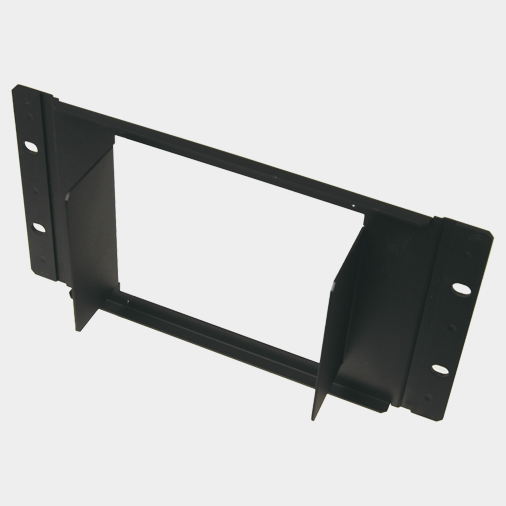

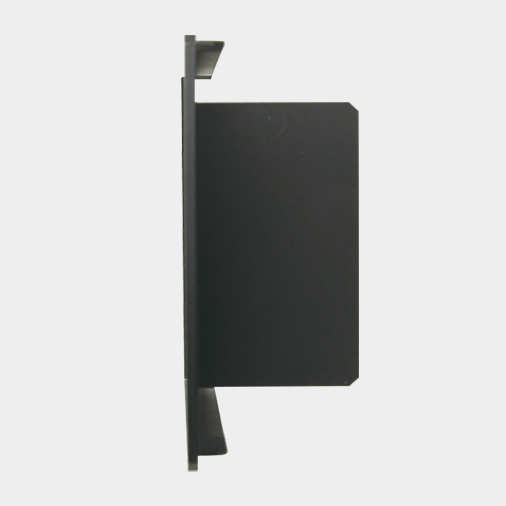

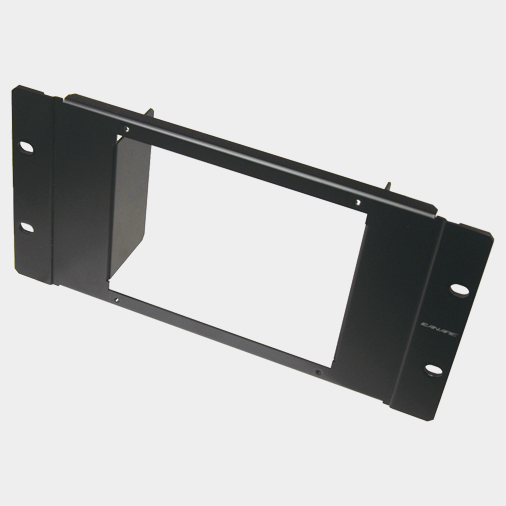

3U 光カメラコネクタ盤

CHF-COF-13
オープン価格
仕様 光カメラコネクタ盤COU-**3A取付可能
正面
横
背面
  • 光カメラコネクタ盤のユニットを実装できるフレームです。

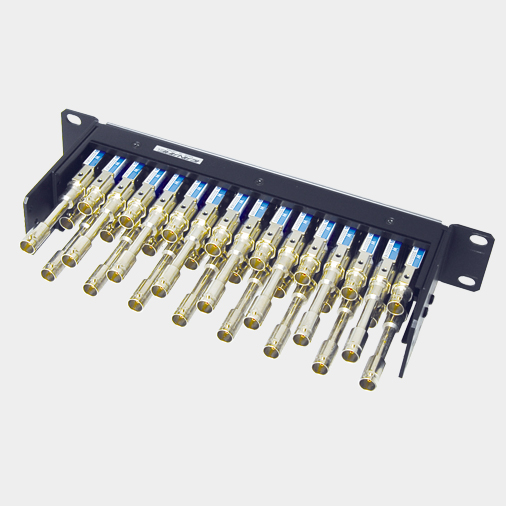

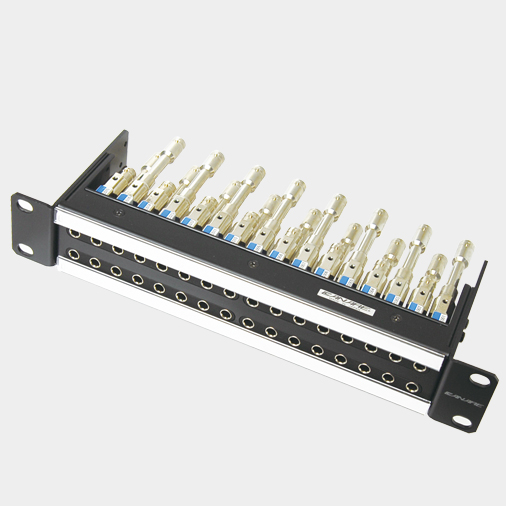

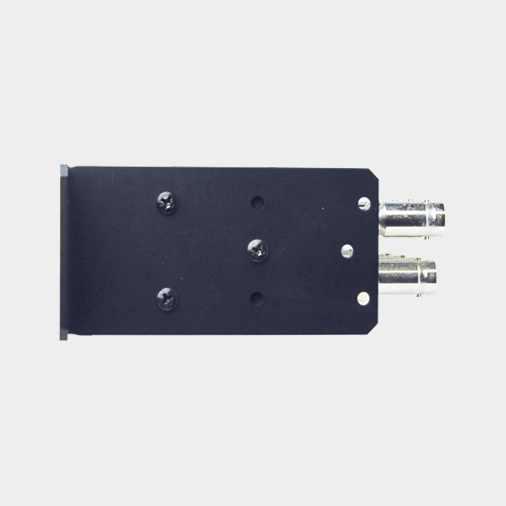

1U ビデオパッチ盤
受注生産品

CHF-16MCKA-ST
オープン価格
仕様 MCVJKA-STW(結合終端型)、■黒色
正面
横
背面
  • 1Uパネルサイズで16回線分の入出力に対応しています。
  • ビデオパッチ盤にはダストキャップ（黒 70個/1袋）が付属されています。
  • 75Ωビデオジャックはスタガードタイプですので、標準サイズのBNC型コネクタが使用できます。
  • マウントアングルの取付け穴位置を変えることで25mm落とし込みできます。
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。
1U ビデオパッチ盤
受注生産品

CHF-16MCKA-ST-*
オープン価格
仕様 MCVJKA-STW(結合終端型)
型名の“*”に対応する数字を入れてご注文ください。
赤■=2  黄■=4  緑■=5  青■=6  紫■=7
  • 1Uパネルサイズで16回線分の入出力に対応しています。
  • ビデオパッチ盤にはダストキャップ（黒 70個/1袋）が付属されています。
  • 75Ωビデオジャックはスタガードタイプですので、標準サイズのBNC型コネクタが使用できます。
  • マウントアングルの取付け穴位置を変えることで25mm落とし込みできます。
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。
1U ビデオパッチ盤
受注生産品

CHF-16MCKA-STS
オープン価格
仕様 MCVJKA-STS(分離終端型)、■黒色
  • 1Uパネルサイズで16回線分の入出力に対応しています。
  • ビデオパッチ盤にはダストキャップ（黒 70個/1袋）が付属されています。
  • 75Ωビデオジャックはスタガードタイプですので、標準サイズのBNC型コネクタが使用できます。
  • マウントアングルの取付け穴位置を変えることで25mm落とし込みできます。
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。
1U ビデオパッチ盤
受注生産品

CHF-16MCKA-STS-*
オープン価格
仕様 MCVJKA-STS(分離終端型)
型名の“*”に対応する数字を入れてご注文ください。
赤■=2  黄■=4 緑 ■=5  青■=6  紫■=7
  • 1Uパネルサイズで16回線分の入出力に対応しています。
  • ビデオパッチ盤にはダストキャップ（黒 70個/1袋）が付属されています。
  • 75Ωビデオジャックはスタガードタイプですので、標準サイズのBNC型コネクタが使用できます。
  • マウントアングルの取付け穴位置を変えることで25mm落とし込みできます。
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。

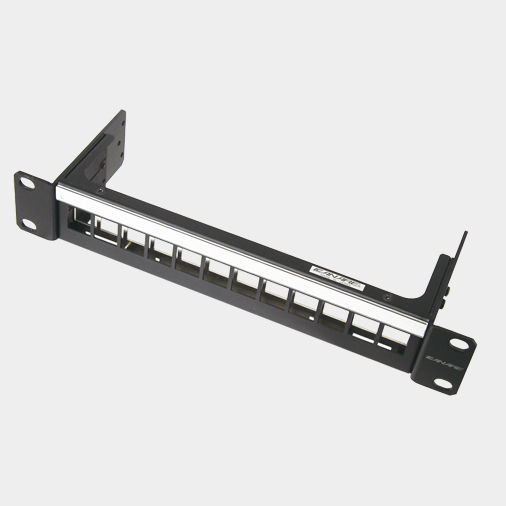

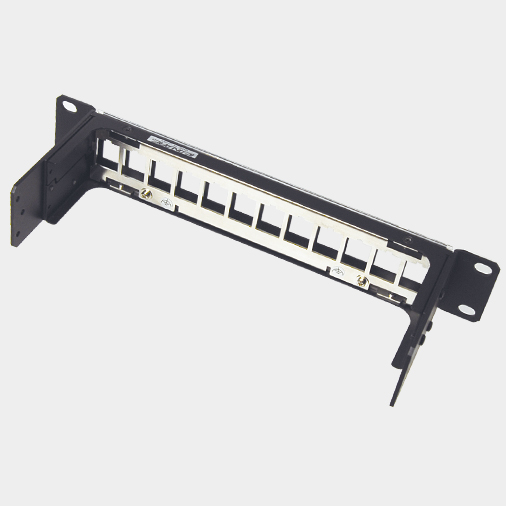

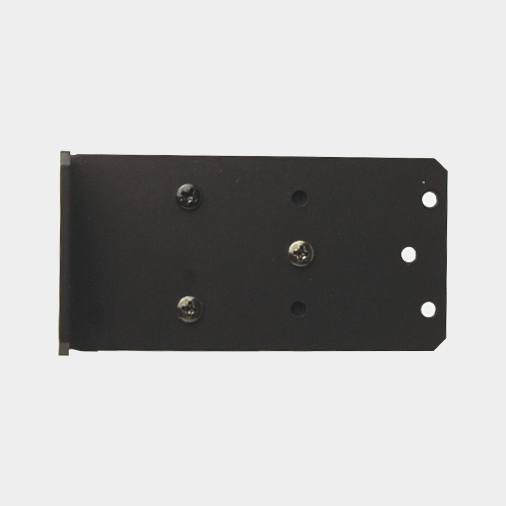

1U キーストーン

CHF-K12S-1U-BLK
オープン価格

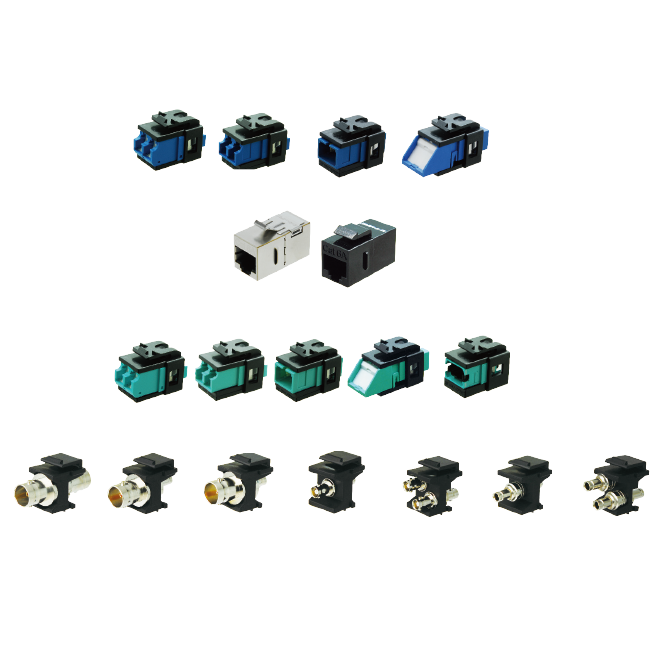

適合コネクタ キーストーンアタッチメント
正面
横
背面
  • マウントアングルの取付け穴位置を変えることで25mm落とし込みできます。
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。

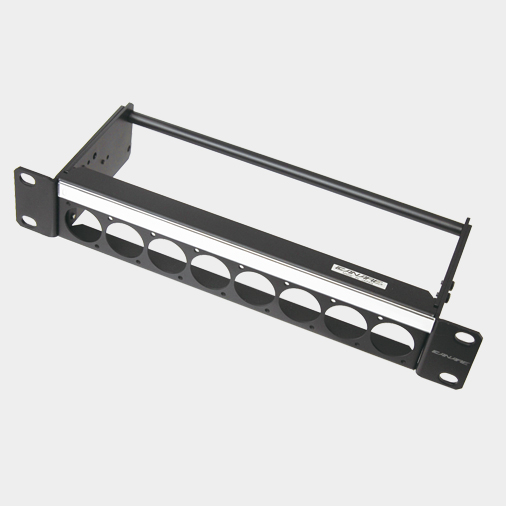

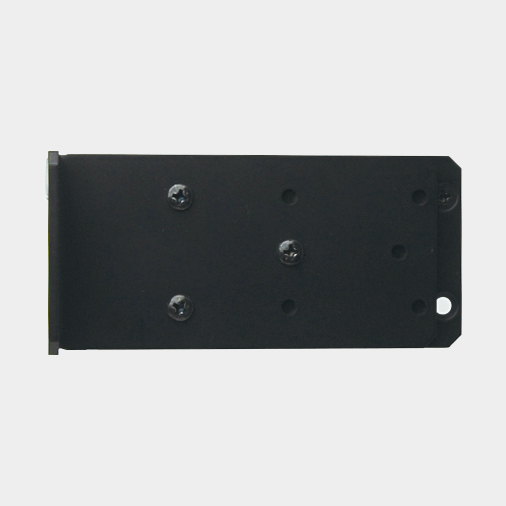

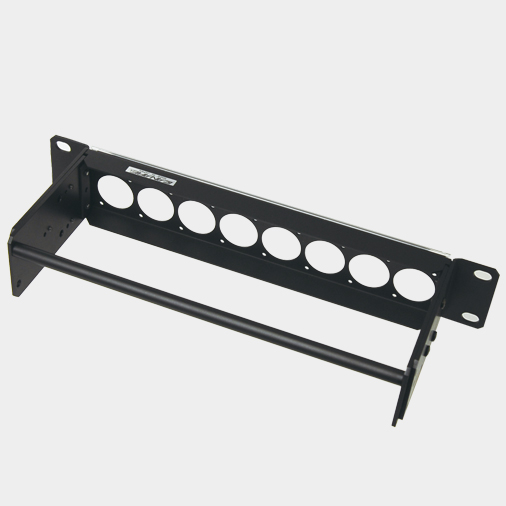

1U コネクタパネル単体

CHF-1U-AS5D
オープン価格
適合コネクタ Dタイプ
仕様 可変パネル結束バー付きロングタイプ
正面
横
背面
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。

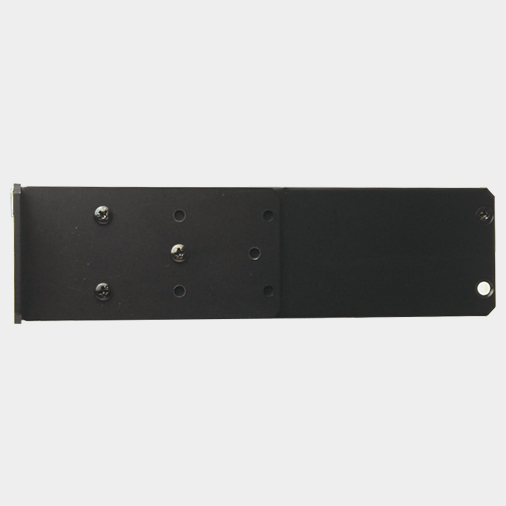

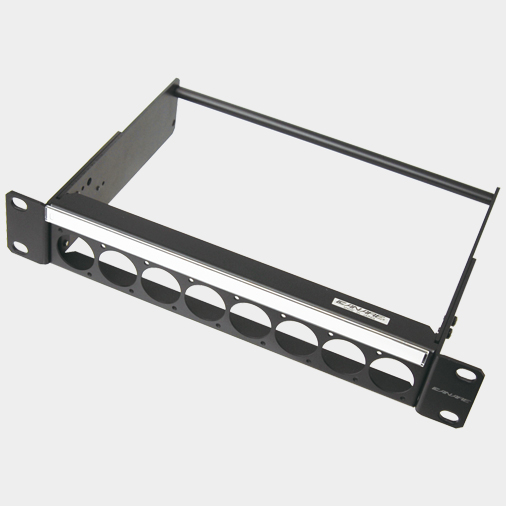

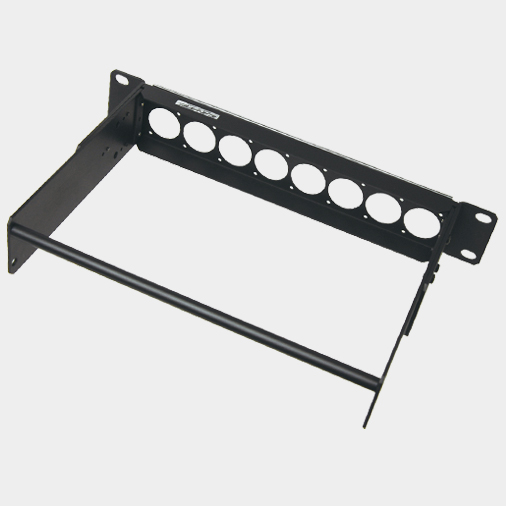

1U コネクタパネル単体
受注生産品

CHF-1U-AS7D
オープン価格
適合コネクタ Dタイプ
仕様 可変パネル結束バー付きロングタイプ
正面
横
背面
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。

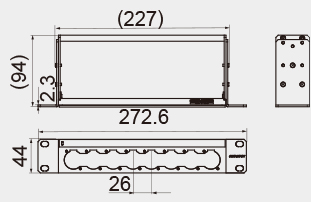

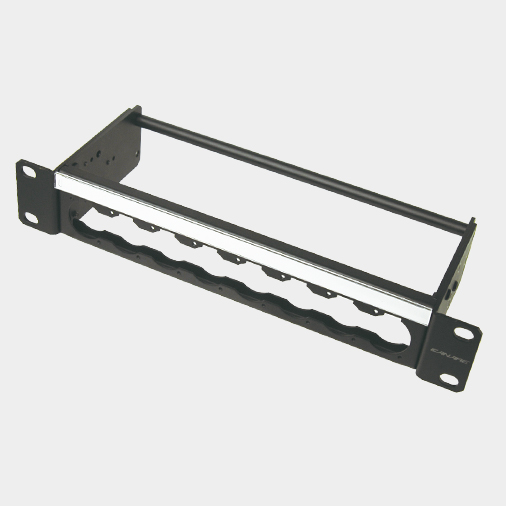

1U SPXパネル

CHF-1U-SPX-AS5
オープン価格
適合コネクタ SPXプレート F77タイプ
仕様 可変パネル結束バー付きショートタイプ
正面
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。

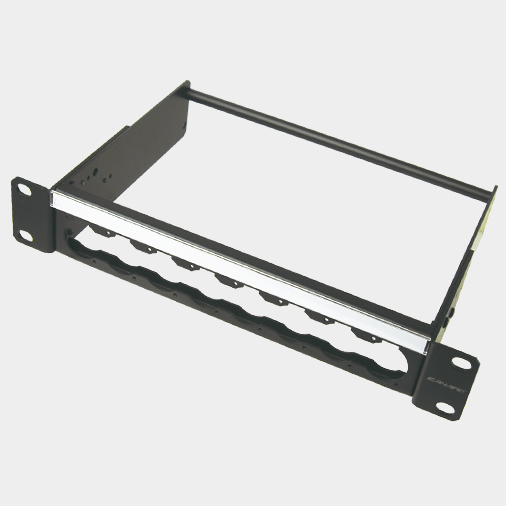

1U SPXパネル
受注生産品

CHF-1U-SPX-AS7
オープン価格
適合コネクタ SPXプレート F77タイプ
仕様 可変パネル結束バー付きロングタイプ
正面
  • 銘板はカードレールの構造を見直しカードカバーが外しやすくなりました。
