- 概要
移動用LANケーブル
形状 | 型名 | 長さ(m) |
---|---|---|
RJ45 - RJ45SF/UTPPoEPoE+PoE++
T568B (ストレート) 黒
|
ETC6A-03-T | 3 |
ETC6A-05-T | 5 | |
ETC6A-10-T | 10 | |
ETC6A-20-T | 20 | |
ETC6A-30-T | 30 | |
ETC6A-50-T | 50 | |
ETC6A-70-T | 70 | |
ETC6A-100-T | 100 | |
イーサコン - イーサコンSF/UTPPoEPoE+PoE++
T568B (ストレート) 黒
|
ETC6A-03-N | 3 |
ETC6A-05-N | 5 | |
ETC6A-10-N | 10 | |
ETC6A-20-N | 20 | |
ETC6A-30-N | 30 | |
ETC6A-50-N | 50 | |
ETC6A-70-N | 70 | |
ETC6A-100-N | 100 | |
イーサコン - RJ45SF/UTPPoEPoE+PoE++
T568B (ストレート) 黒
|
ETC6A-01-TN★ | 1 |
ETC6A-02-TN | 2 | |
ETC6A-03-TN★ | 3 | |
ETC6A-05-TN | 5 | |
ETC6A-10-TN | 10 | |
ETC6A-20-TN★ | 20 | |
ETC6A-30-TN★ | 30 | |
ETC6A-50-TN★ | 50 |
★は受注生産となります。長さによっては受注生産となります。在庫状況はお問合わせください。
製品特長 / カテゴリ6A
- カテゴリ6A SF/UTP ケーブルです。
- 1000BASE-TX/1000BASE-T/100BASE-TX/10BASE-T に対応しています。
- 柔軟かつ丈夫な耐摩耗性PVCを採用したダブルシース構造。カテゴリ6A でありながら柔軟で、スムーズなケーブルさばきが可能ですので、ライブイベントでのネットワークオーディオなど、敷設と撤去を繰り返す用途に最適です。
- 編組とアルミラップの2重シールドにより、エイリアンクロストーク他、PA/SR現場のさまざまな外部ノイズを抑制します。
- PoE規格に対応しています。(PoE、PoE+、PoE++)
- コネクタは イーサコン と RJ45 の2種類をご用意しました。
-
イーサコン
-
RJ45
- ※
- シールドは、接地が不十分な場合、逆にノイズの影響を受けやすくなることがあります。
接続先機器がシールド付ケーブルに対応し、かつ接地が適切に行われていることをご確認ください。 - ※
- 長さはコネクタ長を含みます。
- ※
- 記載のない長さでも特注対応が可能です。

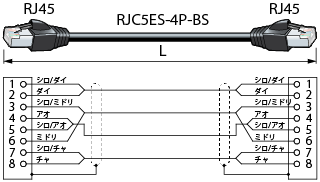

形状 | 型名 | 長さ(m) |
---|---|---|
RJ45 - RJ45S/UTPPoE
PoE+PoE++
T568B (ストレート) 黒
|
ETC003S-M★ | 0.3 |
ETC005S-M★ | 0.5 | |
ETC01S-M★ | 1 | |
ETC015S-M★ | 1.5 | |
ETC02S-M★ | 2 | |
ETC03S-M | 3 | |
ETC05S-M | 5 | |
ETC07S-M★ | 7 | |
ETC10S-M | 10 | |
ETC15S-M★ | 15 | |
ETC20S-M | 20 | |
ETC30S-M★ | 30 | |
ETC50S-M★ | 50 | |
イーサコン - イーサコンS/STP
T568B (ストレート) 黒
|
ETC003S-B★ | 0.3 |
ETC005S-B★ | 0.5 | |
ETC01S-B★ | 1 | |
ETC015S-B★ | 1.5 | |
ETC02S-B★ | 2 | |
ETC03S-B | 3 | |
ETC05S-B | 5 | |
ETC07S-B★ | 7 | |
ETC10S-B | 10 | |
ETC15S-B★ | 15 | |
ETC20S-B | 20 | |
ETC30S-B★ | 30 | |
ETC50S-B★ | 50 | |
イーサコン - RJ45S/UTP
T568B (ストレート) 黒
|
ETC01S-BM★ | 1 |
ETC02S-BM★ | 2 | |
ETC03S-BM★ | 3 | |
ETC05S-BM★ | 5 | |
ETC10S-BM★ | 10 | |
ETC20S-BM★ | 20 | |
ETC30S-BM★ | 30 | |
ETC50S-BM★ | 50 |
★は受注生産となります。長さによっては受注生産となります。在庫状況はお問合わせください。
製品特長 / Cat5e [シールド付き]
- カテゴリ5eケーブルです。
- 10BASE-T/100BASE-TX/1000BASE-T に対応しています。
- やわらかく扱いやすいケーブルを採用しています。
- 耐久性にも優れており、敷設と撤去をくりかえす移動用途に最適です。
- コネクタは、RJ45とイーサコンの2種類をご用意しました。
- ETC***S-M 及び ETC***L-M は PoE規格に対応しています。
(PoE、PoE+、PoE++)
- ※ 長さはコネクタ長を含みます。
- ※ 記載のない長さでも特注対応が可能です。
- ※ RJC5ES-4P-BSを使用する場合、長さは50mまでを推奨します。
形状 | 型名 | 長さ(m) |
---|---|---|
RJ45 - RJ45U/UTPPoEPoE+PoE++
T568B (ストレート) 黒
|
ETC10L-M★ | 10 |
ETC30L-M★ | 30 | |
ETC50L-M | 50 | |
ETC70L-M★ | 70 | |
ETC100L-M | 100 | |
イーサコン - イーサコンU/UTP
T568B (ストレート) 黒
|
ETC10L-B★ | 10 |
ETC30L-B★ | 30 | |
ETC50L-B | 50 | |
ETC70L-B★ | 70 | |
ETC100L-B | 100 |
★は受注生産となります。長さによっては受注生産となります。在庫状況はお問合わせください。
製品特長 / カテゴリ5e [シールド無し]
- カテゴリ5eケーブルです。
- 10BASE-T/100BASE-TX/1000BASE-T に対応しています。
- やわらかく扱いやすいケーブルを採用しています。
- 耐久性にも優れており、敷設と撤去をくりかえす移動用途に最適です。
- コネクタは、RJ45とイーサコンの2種類をご用意しました。
- ETC***S-M 及び ETC***L-M は PoE規格に対応しています。
(PoE、PoE+、PoE++)
- ※ 長さはコネクタ長を含みます。
- ※ 記載のない長さでも特注対応が可能です。
Technical Memo
カテゴリ6A・カテゴリ6・カテゴリ5eの違い
規格 | 通信速度 | 10BASE-T | 100BASE-TX | 1000BASE-T | 1000BASE-TX | 10GBASE-T | 伝送帯域 | 特徴 |
---|---|---|---|---|---|---|---|---|
カテゴリ6A | 10Gbps | 〇 | 〇 | 〇 | 〇 | 〇 | 500MHz | 最長100mの10ギガビットイーサネットに対応した、カテゴリ6Aケーブルです。カテゴリ5e 、カテゴリ6に比べエイリアンクロストークを低減し耐ノイズ性能も向上しています。 |
カテゴリ6 | 1Gbps | 〇 | 〇 | 〇 | 〇 | △ | 250MHz | 最長100m のギガビットイーサネットに対応した、カテゴリ6 ケーブルです。伝送距離(~ 37m)によっては10 ギガビットネットワークにも使用できますが、最大伝送距離は10GBASE-T 配線システム規格ANSI/TIA/EIA TSB-155を参照し運用することが必要です。 |
カテゴリ5e | 1Gbps | 〇 | 〇 | 〇 | × | × | 100MHz | 最長100mのギガビットイーサネットに対応した、カテゴリ5eケーブルです。一般的にはカテゴリ6に比べてコネクタ加工など取り扱いが容易で、価格的にも安価です。1000BASE-Tではケーブルの限界性能での通信となるため、安定性でカテゴリ6A・カテゴリ6 に劣るケースもあります。 |
