- 製品仕様
2心シールドマルチケーブル
| 形状 | 型名 | CH数 | 販売 単位 |
外径 | 質量 | 線心 総数 |
ユニット構成 | 電気特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 導体断面積 (AWG) 導体構成 |
より ピッチ |
シールド 密度 |
ユニット 外径 |
導体抵抗 | 線間容量 | |||||||||
| 心線 | シールド | 心-心 | 心･ シールド |
|||||||||||
| m | mm | kg /100m |
本 | mm2 (AWG) 本/mm |
mm | % | mm | Ω /100m |
Ω /100m |
pF /m |
pF /m |
|||
アルミラップシールドタイプ
L-2E4-2AL シースカラー / 灰 |
L-2E4-2AL | 2 | 50 ～ 500 (※) |
8.6 | 7.6 | 4 | 0.29 (23) 7/0.23TA すず一括コート線 |
30 | - | 3.7 | 6.9 | - | 81 | 144 |
| L-2E4-4AL | 4 | 10.8 | 13.1 | 8 | ||||||||||
| L-2E4-8AL | 8 | 10 ～ 500 (※) |
14.9 | 23.7 | 16 | |||||||||
| L-2E4-12AL | 12 | 16.9 | 32.0 | 24 | ||||||||||
| L-2E4-16AL★ | 16 | C | 18.8 | 40.0 | 32 | |||||||||
アルミラップシールドタイプ
M202-24AT シースカラー / 黒 |
M202-2AT | 2 | 50 ～ 500 (※) |
6.5 | 4.8 | 4 | 0.18 (25) 16/0.12A |
30 | - | - | 10.5 | - | 75 | 135 |
| M202-4AT | 4 | 8.1 | 9.0 | 8 | ||||||||||
| M202-8AT | 8 | 10 ～ 500 (※) |
11.1 | 16 | 16 | |||||||||
| M202-12AT | 12 | 12.5 | 18 | 24 | ||||||||||
| M202-16AT | 16 | 13.8 | 24 | 32 | ||||||||||
| M202-24AT | 24 | 16.8 | 32 | 48 | ||||||||||
| M202-32AT | 32 | 18.6 | 40 | 64 | ||||||||||
アルミラップシールドタイプ
MR202-24AT シースカラー / 黒 |
MR202-2AT | 2 | 50 ～ 500 (※) |
6.7 | 4.5 | 4 | 0.18 (25) 7/0.18A |
25 | - | 2.7 | 10.7 | - | 76 | 142 |
| MR202-4AT | 4 | 7.6 | 6.2 | 8 | ||||||||||
| MR202-8AT | 8 | 10 ～ 500 (※) |
11.0 | 13.2 | 16 | |||||||||
| MR202-12AT | 12 | 12.7 | 18.4 | 24 | ||||||||||
| MR202-16AT | 16 | 14.0 | 22.8 | 32 | ||||||||||
| MR202-24AT | 24 | 17.4 | 34.0 | 48 | ||||||||||
| MR202-32AT | 32 | 19.1 | 43.8 | 64 | ||||||||||
絶縁体：架橋ポリエチレン（L-2E5AL, L-2B2ALはポリエチレン） シース：PVC 耐電圧：AC500V/1分間 異常なし
★は受注生産品です。
製品特長 / L-2E4-ALシリーズ
- ラッピングツールが使える機器間・機器内配線用ケーブルです。
- ドレン線内蔵でわずらわしい端末作業も簡単です。
製品特長 / M202-ATシリーズ
- 軽量で外径のスリムなマルチケーブルです。
- 補強繊維ケブラー®を内蔵しています。
※ケブラー®はデュポン社の登録商標です。 - ドレン線内蔵でわずらわしい端末作業も簡単です。
- 絶縁(PET)付アルミラップシールドを内側に曲げ、各対ごとのシールド間絶縁を確保しました。
M202-24ATクロストークノイズ特性
(長さ100m)
- ※
- 中間シースがありませんので、各チャンネルを先ばらにしてのコネクタ接続はできません。必ずチャンネル単位で接続してください。
構造図 M202-ATシリーズ
1ユニットの構造
ユニットの識別 中間シース（灰色）上のスパイラルマーカで識別
| ユニット番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 絶縁体色 | 赤/白 | 青/白 | 黄/白 | 緑/白 | 茶/白 | 灰/白 | 青/黒 | 黄/黒 | 緑/黒 | 茶/黒 | 灰/黒 | 青/橙 | 黄/橙 | 緑/橙 | 茶/橙 | 灰/橙 | 青/桃 | 黄/桃 | 緑/桃 | 茶/桃 | 灰/桃 | 青/赤 | 黄/赤 | 緑/赤 | 茶/赤 | 灰/赤 | 黄/青 | 緑/青 | 茶/青 | 緑/黄 | 茶/黄 | 灰/黄 |
製品特長 / MR202-ATシリーズ
- ピット（ダクト）内配線や各機器間配線などのスタジオ設備用マルチケーブルです。
- チャンネル識別には、カラー抵抗番号に準拠した識別方法を採用しています。
- ドレン線内蔵でわずらわしい端末作業も簡単です。
- 外径は24チャンネルでも17.4mmとスリムです。
- ※
- MR202-ATシリーズは強い引っ張りが加わる用途に適しません。
- ※
- 電線管への通線や引き回しに使う場合はケブラー®内蔵の電磁シールドマルチケーブルをお使いください。
M202-24ATクロストークノイズ特性
(長さ100m)

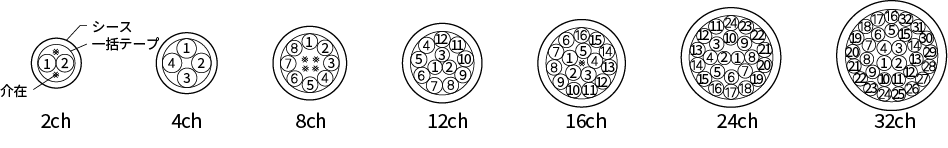

構造図 MR202-ATシリーズ
1ユニットの構造
ユニットの識別 中間シース（灰色）上のスパイラルマーカで識別
| ユニット番号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 絶縁体色 | 茶 | 赤 | 橙 | 黄 | 緑 | 青 | 紫 | 灰 | 白 | 黒 | 茶 | 赤 | 橙 | 黄 | 緑 | 青 | 紫 | 紫 | 白 | 黒 | 茶 | 赤 | 橙 | 黄 | 緑 | 青 | 紫 | 灰 | 白 | 黒 | 茶 | 赤 |
| スパイラル マーカ |
茶 | 赤 | 橙 | 黄 | 緑 | 青 | 紫 | 灰 | 白 | 黒 | - | 赤 | 橙 | 黄 | 緑 | 青 | 紫 | 灰 | 白 | 黒 | 茶 | - | 橙 | 黄 | 緑 | 青 | 紫 | 灰 | 白 | 黒 | 茶 | 赤 |
| 中間シース色 | 黒 | 茶 | 赤 | 橙 | ||||||||||||||||||||||||||||
2心シールドマルチケーブル
| 形状 | 型名 | CH数 | 販売 単位 |
外径 | 質量 | 線心 総数 |
ユニット構成 | 一括 シールド 密度 |
電気特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 導体断面積 (AWG) 導体構成 |
より ピッチ |
シールド 密度 |
ユニット 外径 |
導体抵抗 | 線間容量 | ||||||||||
| 心線 | シールド | 心-心 | 心･ シールド |
||||||||||||
| m | mm | kg /100m |
本 | mm2 (AWG) 本/mm |
mm | % | mm | Ω /100m |
Ω /100m |
pF /m |
pF /m |
||||
スパイラルシールドタイプ
MS203-8BS シースカラー / 灰 |
MS203-2BS★ | 2 | C | 8.9 | 11 | 4 | 0.31 (23) 12/0.18TA |
30 | 91%以上 （横巻） |
3.5 | 79%以上 （編組） |
6.6 | 2.3 | - | - |
| MS203-4BS★ | 4 | 10.3 | 15 | 8 | 80%以上 （編組） |
||||||||||
| MS203-8BS★ | 8 | 13.5 | 27 | 16 | |||||||||||
絶縁体：架橋ポリエチレン シース：PVC 耐電圧:AC500V/1分間 異常なし
★は受注生産品です。ご注文は次の長さから承ります。A:3000m以上 B:1000m以上 C:500m以上
製品特長 / MS203-BSシリーズ
- ユニットにMS203を使用しています。スパイラルシールドで端末加工が容易です。
- ユニット識別はドットラインマーキングです。
- 一括編組シールドを施し、シールド特性を高めています。
構造図
1ユニットの構造
ユニットの識別 ドットラインマーキングで識別
| 番号 | ドットラインマーキング |
|---|---|
| 1 |  |
| 2 |  |
| 3 |  |
| 4 |  |
| 5 |  |
| 6 |  |
| 7 |  |
| 8 |  |
| 9 |  |
| 0 |  |
