110Ω-75Ωインピーダンス変換器

AES/EBU、IECに規定するデジタルオーディオ機器の入出力用インピーダンス変換器です。

    • 概要

    110Ω-75Ωインピーダンス変換器

    [ フランジなしタイプ ]
    型名 仕様 販売単位
    BCJ-XJ-TRC XLR3ピン(メス)- BNC(メス) 1個
    BCJ-XP-TRC BNC(メス)- XLR3 ピン(オス)
    BCJ-XJ-A10TRC XLR3ピン(メス)- BNC(メス)、 10dB減衰器内蔵
    [ パネル取付フランジタイプ ]
    型名 仕様 販売単位
    前面 背面 10dB減衰器

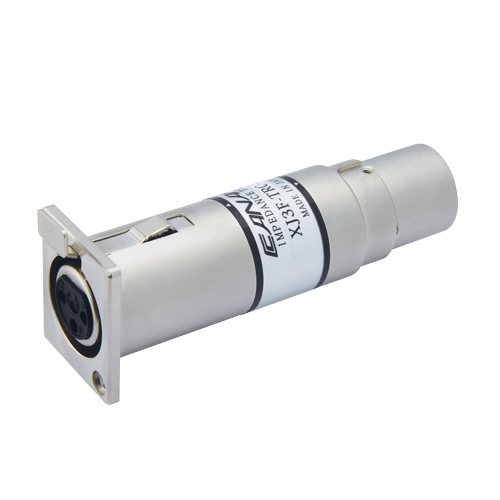

    XJ3F-TRC-BCJ XLR3ピン(メス) BNC(メス) - 1個
    XJ3M-TRC-BCJ XLR3ピン(オス) BNC(メス) -
    BCJ-TRC-XP3F BNC(メス) XLR3ピン(メス) -
    BCJ-TRC-XP3M BNC(メス) XLR3ピン(オス) -
    XJ3F-A10TRC-BCJ XLR3ピン(メス) BNC(メス) 内蔵
    BCJ-A10TRC-XP3F BNC(メス) XLR3ピン(メス) 内蔵

    製品特長

    • AES/EBU、IECに規定するデジタルオーディオ機器の入出力用インピーダンス変換器です。
    • 配線材に75Ω同軸ケーブルが使用でき、75Ωビデオパッチ盤など入手しやすいビデオ信号機材が利用できます。
    • 10dB減衰器内蔵タイプはアナログ映像信号分配器が使用でき、経済的にデジタル信号の分配ができます。
    • フランジサイズはITTキャノン製XLR-F77タイプです。
    入出力特性
    送信器出力 変換器出力 変換器出力 (10dB減衰器内蔵)
    BCJ-XJ-TRC, BCJ-XP-TRC の入出力特性 BCJ-XJ-A10TRC の入出力特性
    2.0 V 1.60 V (※) 0.50 V
    3.0 V 2.39 V (※) 0.75 V
    4.0 V 3.18 V (※) 1.01 V
    4.5 V 3.60 V (※) 1.13 V
    5.0 V 3.98 V (※) 1.26 V
    6.0 V 4.78 V (※) 1.51 V
    7.0 V - 1.76 V
    8.0 V - 2.02 V
    9.0 V - 2.27 V
    10.0 V - 2.52 V

    ※挿入損失を0.3dBとして計算しています

    • BCJ-XJ-TRC

    • BCJ-XP-TRC

    • XJ3F-TRC-BCJ

    • BCJ-TRC-XP3M

    • 取付穴寸法

    規格の異なるデジタルオーディオ製品どうしの接続用途
    ( 例えば 、AES/EBU デジタルオーディオ 機器から民生用 DAT 、CD 等の SPDIF デジタルオーディオ機器への接続 )には使用できません。
    アナログビデオ信号用のVDAやルーターを使用される場合には、減衰器付のものをご使用ください。
    当社製インピーダンス変換器のXLRコネクタ側は、JEITA RC-5236規格のコネクタとかん合するようにできています。
    この規格からはずれているコネクタとはかん合できない場合があります。
