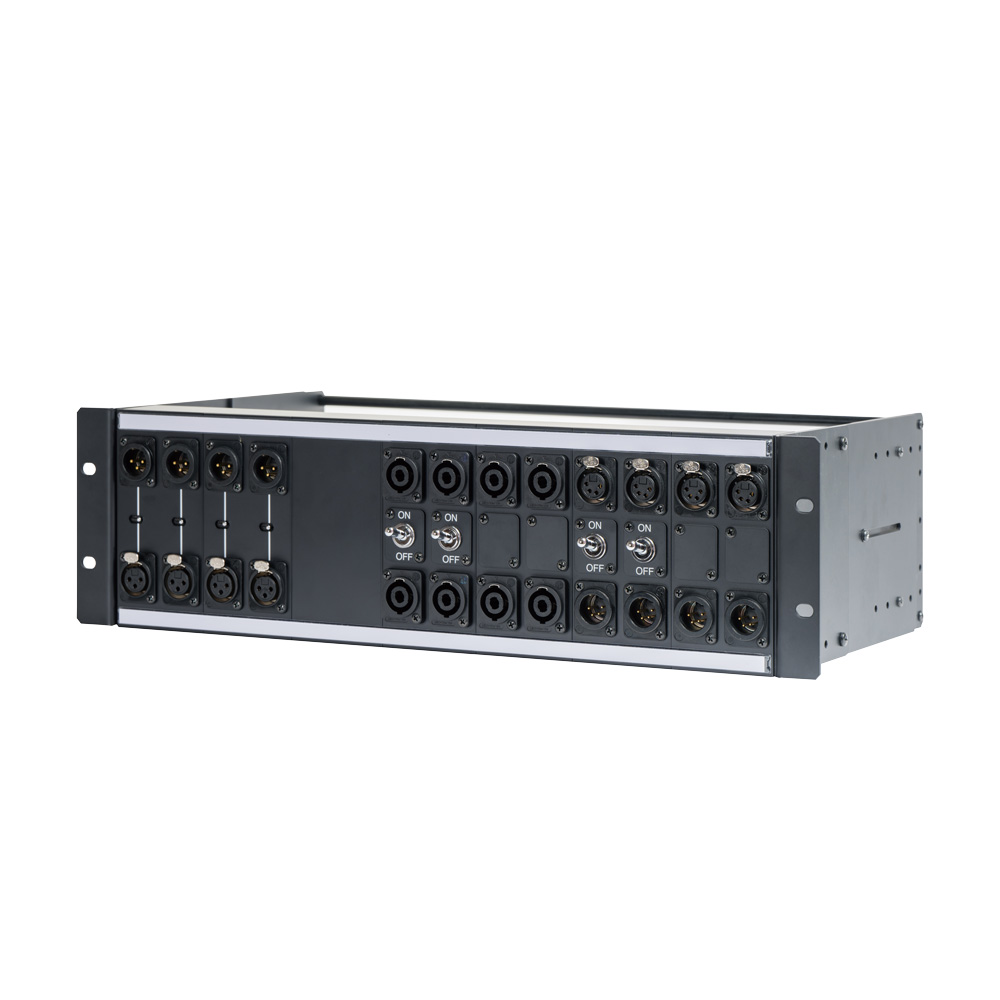

音声パッチユニット CPUシリーズ 組み合わせ 表面 -
3U-CPUF07-01 表面 -

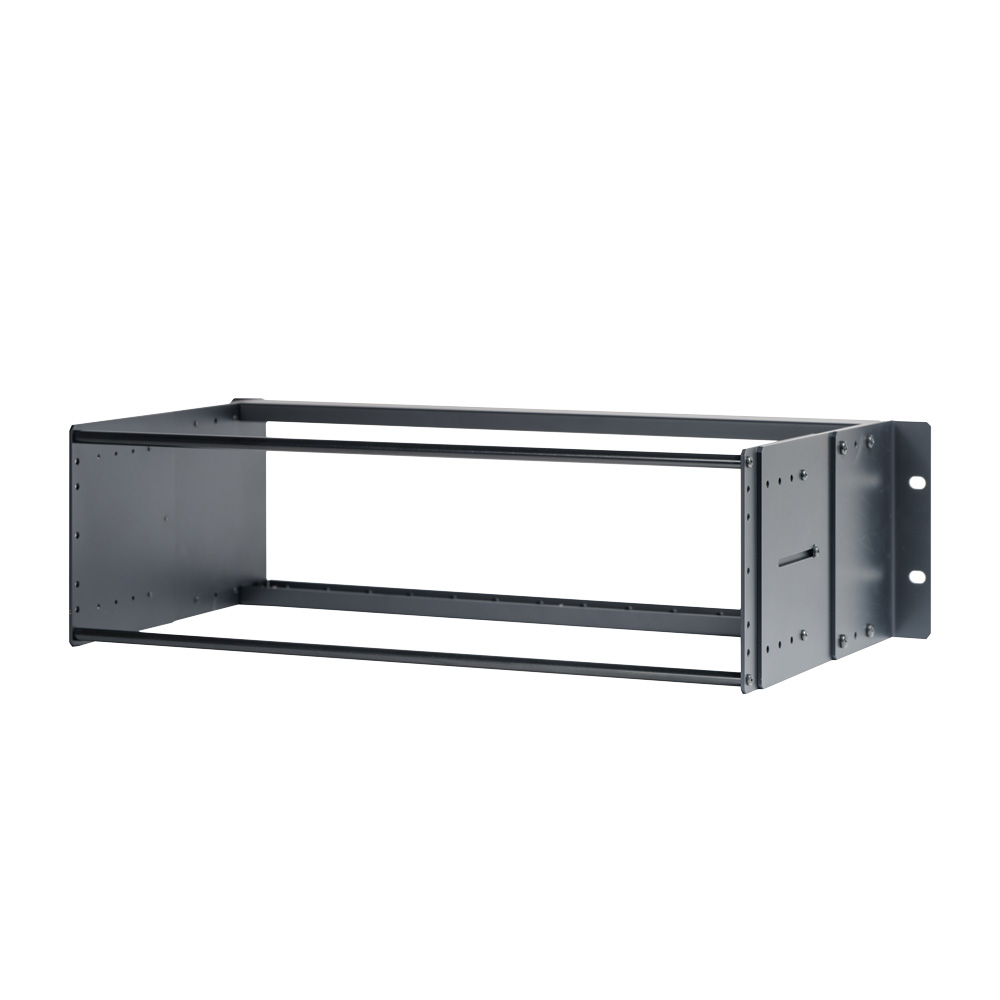

3U-CPUF07-01 裏面
音声パッチユニット CPUシリーズ
設備規模や用途に応じてモジュールが選べる音声パッチユニット。
シリーズ特長
- システム設計や周辺機器の変更や増設に伴う回線変更に柔軟に対応可能です。時短 や省力化をご提案します。
- 必要なモジュールを必要な回線数実装でき、モジュールはコネクタ式で脱着が簡単です。
- EIAマウント型取付、収納の奥行、モジュール種類・ケーブルの種類で奥行が自由に変更できます。
- ※
- 弊社TPシリーズは使用できませんのでご注意ください。
- 製品概要
- 関連資料
音声パッチユニット CPUシリーズ
| 形状 | 型名 | パネルサイズ | 外形寸法 | 質量 (kg) | 仕上げ |
|---|---|---|---|---|---|
 |
3U-CPUF07-01 | 3U | (W)482.6mm × (H)132mm × (D)250mm ～ 310mm | 約3.19 | 艶消し黒 |
製品特長
- 各モジュールを7台実装可能なユニットフレーム本体です。
- 配線量や現場状況に応じて奥行きがスライドできます。
- 前面のパネル面をフラット面合わせもしくは20mm 落とし込むことができる構造です。
- ※
- 弊社TPシリーズは使用できませんのでご注意ください。
| モジュール品名 | 型名 | モジュール サイズ |
形状 | 仕様 | 機能 | |
|---|---|---|---|---|---|---|
| 2CH・XLR 3ピンタイプ | スイッチ付 音声モジュール |
CPU-3X3DSW-01 | 1 |  |
 |
上段と下段はスイッチで接続されます。 ※上下の回線を切りたい場合は必ずスイッチ OFF してください。 |
| 2CH・XLR 4ピンタイプ | SPモジュール | CPU-4X3D-01 | 1 |  |
 |
上段と下段は個別に、前面コネクタと背面コネクタ とつながっています。上段と下段はパッチコード(別途)で接続します。 |
| スイッチ付き SPモジュール |
CPU-4X3DSW-01 | 1 |  |
 |
上段と下段はスイッチで接続されます。 ※上下の回線を切りたい場合は必ずスイッチ OFF してください。 |
|
| 2CH・NL(スピコン) タイプ | SPモジュール | CPU-NL4-01 | 1 |  |
 |
上段と下段は個別に、前面コネクタと背面コネクタ とつながっています。上段と下段はパッチコード(別途)で接続します。 |
| スイッチ付 SPモジュール |
CPU-NL4SW-01 | 1 |  |
 |
上段と下段はスイッチで接続されます。 ※上下の回線を切りたい場合は必ずスイッチ OFF してください。 |
|
製品特長
- 内部が結線済のため、現場作業を大幅に削減することができます。
- モジュールにはコネクタで接続するため、半田付けの技術がなくて も作業が可能です。
| 2CH・XLR 3ピンタイプ | 2CH・XLR 4ピンタイプ | 2CH・NL( スピコン ) タイプ | ||||
|---|---|---|---|---|---|---|
| スイッチ付音声モジュール | SP モジュール | スイッチ付き SP モジュール | SP モジュール | スイッチ付音声モジュール | ||
| 型名 | CPU-3X3DSW-01 | CPU-4X3D-01 | CPU-4X3DSW-01 | CPU-NL4-01 | CPU-NL4SW-01 | |
| フロントコネクタ | In | NC3FD-LX-B × 2 | NC4MD-LX-B × 2 | NC4MD-LX-B × 2 | NL4MP x 2 | NL4MP x 2 |
| Out | NC3MD-LX-B × 2 | NC4FD-LX-B × 2 | NC4FD-LX-B × 2 | NL4MP x 2 | NL4MP x 2 | |
| スイッチ | M-2032G × 2 | - | S-21A x 2 | - | S-21A x 2 | |
| リアコネクタ | in | XW4B-03B1-V1 × 2 (適応プラグ付属) |
NC4MD-LX-B × 2 | NC4MD-LX-B × 2 | NL4MP x 2 | NL4MP x 2 |
| Out | XW4A-03B1-V1 × 2 (適応プラグ付属) |
NC4FD-LX-B × 2 | NC4FD-LX-B × 2 | NL4MP x 2 | NL4MP x 2 | |
| コネクタピン番号 | ブロックコネクタ(3P) | NC4 シリーズ | NL4 シリーズ | |||
| 1:HOT / 2:COLD / 3:SHIELD | 1:SP+ / 2:SP- / 3:NC / 4:NC | 1+:SP+ / 1-:SP- / 2+:NC / 2-:NC | ||||
| モジュール内配線材 | L-2B2AT 黒 | AWG18(UL1007) | AWG16(UL1007) | |||
| 質量 | 約504g | 約558g | 約619g | 約433 | 約502g | |
| 外形寸法 | W:60.8mm × H:132mm × D:100mm | |||||
| 仕上げ | ツヤ消し黒 | |||||
- ※
- 音声システム稼働中にスイッチのON/OFF、パッチコードの挿抜はしないでください。システム機器の破損や破壊などが発生する恐れがあります。
| 形状 | 型名 | モジュールサイズ | 外形寸法 | 質量 | 仕上げ | |
|---|---|---|---|---|---|---|
 |
ブランクパネル | CPU-3UBP-01 | 1 | (W)60.8mm × (H)132mm × (D)1.2mm | 約72g | ツヤ消し黒 |
 |
MFP 取付枠パネル | CPU-3U1M-01 | 1 | (W)60.8mm × (H)132mm × (D)7.7mm (※) | 約76g | ツヤ消し黒 |
 |
MFP 取付枠パネル | CPU-3U2M-01 | 2 | (W)121.8mm × (H)132mm × (D)7.7mm | 約146g | ツヤ消し黒 |
(※)MFP縦向き取付
製品特長
- ブランクパネルはもちろん、フロアボックス用AVプレート (MFPシリーズ) を搭載できるタイプもご用意しました。
- CPU-3UBP-01 は、モジュールを実装しない場合のブランクパネルです。
- CPU-3U*M-01 は、収納フレームにMFPシリーズを取り付けるためのパネルです。
